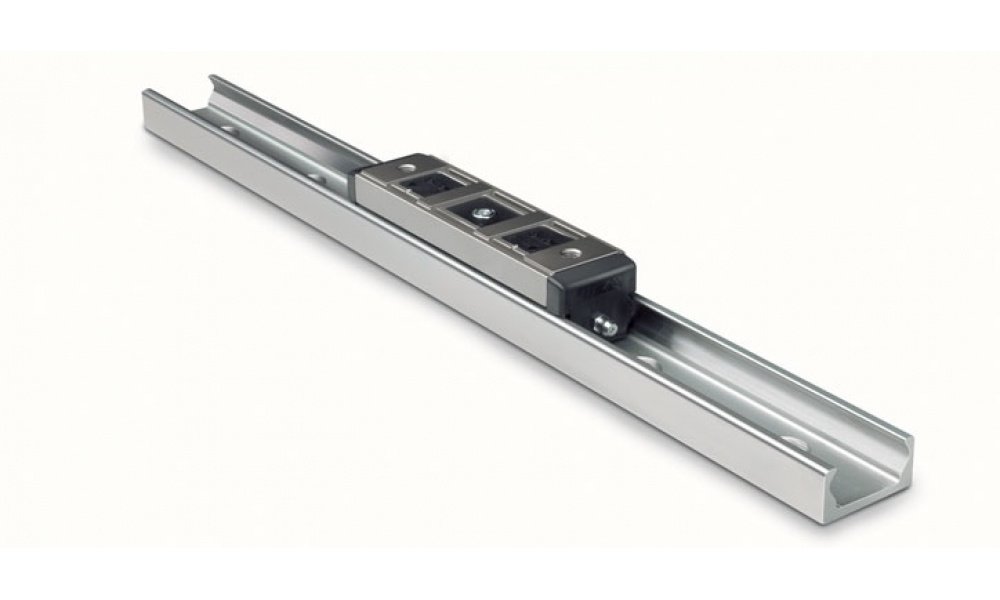

Guide lineari con cursori a perni volventi di alta precisione

È un sistema lineare comprendente guide lineari in acciaio trafilato a freddo con piste di rotolamento temprate ad induzione e rettificate. Le guide lineari montano cursori a perni volventi di alta precisione, anch'essi in acciaio temprato. Il sistema lineare è facile ed economico da montare su tutte le superfici, anche quelle non lavorate.

• Tre tipi di guide lineari (profili T, K e U), con la possibilità di utilizzare i sistemi autoallineanti (T+U o K+U), nei casi in cui sia necessario compensare la mancanza di precisione di parallelismo delle superfici di appoggio delle guide lineari
• Dimensioni compatte grazie alle guide lineari con profilo a 'C' che contengono i cursori e gli elementi volventi
• Due tipi di cursori, serie N con corpo in lega di alluminio, serie C con corpo in acciaio
• Perni volventi lubrificati a vita, cursori con testate tergipista contenenti un sistema di "autolubrificazione" che agisce durante lo scorrimento all’interno delle guide lineari
• Resistenti alle impurità più comuni
• Compact Rail è veloce (fino a 9 m/s) e silenzioso,
• Dimensioni 18, 28, 35, 43, 63 mm di larghezza della guida lineare
• Precarico regolabile

Le piste di rotolamento delle guide lineari sono situate all'interno di un profilo a C e sono così protette dalla sporcizia. Le guide lineari con piste sagomate (T), le guide lineari con piste piane (U) e le guide lineari con piste sagomate (K) possono essere combinate in vario modo per tutte le applicazioni in cui si debbano compensare errori di parallelismo dei piani di montaggio.

Campi di applicazione principali:

• Guide lineari in Aeronautica
• Guide lineari in campo Ferroviario
• Guide lineari in campo Medicale
• Guide lineari in Macchine industriali
• Guide lineari in Packaging
• Guide lineari in Automazione
• Guide lineari in Logistica
